Гидровтулка FABA TK под шестигранник

Гидровтулка FABA тип TK – это втулка с гидравлическим креплением насадных фрез на шпинделе станка.

Эта гидровтулка - наболее простая в эксплуатации из все типов гидровтулок от Компании FABA. Фиксация фрез на гидровтулке осуществляется за счет нескольких поворотов шестигранного ключа, который нагнетает внутреннюю замкнутую гидравлическую систему.

Для лучшей фиксации инструмента мы рекомендуем использовать штифты, которые проходят сквозь фланец втулки и зажимной гайки.

Крепление втулки с инструментом на шпинделе осуществляется путем регулирующего давление винта под шестигранник.

Возможно изготовление гидровтулок с шпонкой.
Изготавливаем гидровтулки под ваши размеры.

Гидровтулка FABA тип TK – это втулка с гидравлическим креплением насадных фрез на шпинделе станка.

Возможно изготовление гидровтулок с шпонкой.
Изготавливаем гидровтулки под ваши размеры.

Описание

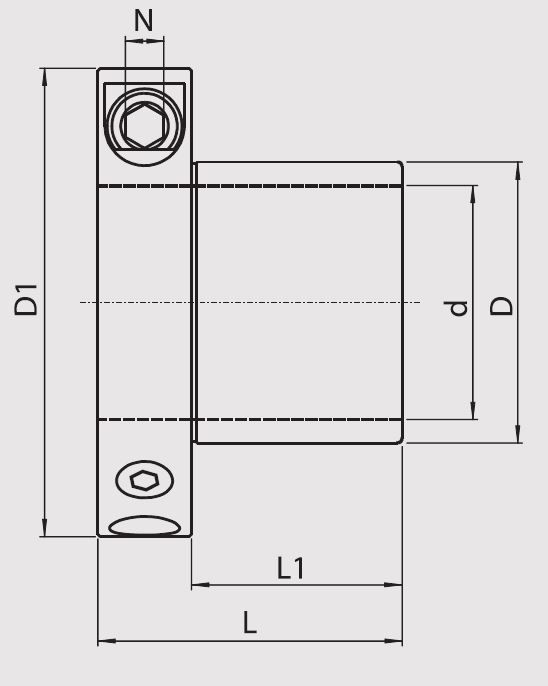

Артикул	Тип	D, mm	d, mm	L, mm	L1, mm	D1, mm	D2, mm	D3, mm	D4, mm	N, mm
TK-50/40-75	TK	50	40	75	55	100	65	64	70	8
TK-60/40-55	TK	60	40	55	35	100	75	74	70	8
TK-60/40-75	TK	60	40	75	55	100	75	74	70	8
TK-60/40-95	TK	60	40	95	75	106	75	74	70	8
TK-60/40-115	TK	60	40	115	95	106	75	74	70	8
TK-60/40-140	TK	60	40	140	115	112	75	74	68	10
TK-60/50-55	TK	60	50	55	35	100	75	74	70	8
TK-60/50-75	TK	60	50	75	55	100	75	74	70	8
TK-60/50-95	TK	60	50	95	75	106	75	74	70	8
TK-60/50-115	TK	60	50	115	95	106	75	74	70	8
TK-60/50-140	TK	60	50	140	115	112	75	74	68	10
TK-50/1-1/2-95	TK	50	1 1/2"	95	75	106	65	64	70	8
TK-60/1-13/16-75	TK	60	1 13/16"	75	55	100	75	74	70	8
TK-65/2-1/8-95	TK	65	2 1/8”	95	75	106	75	74	70	8
